一、产品概述

XFP-01-30系列高精度微量注射泵它拥有大范围的速度和多种注射器的选择，再配以多种类型的阀，使其轻松实现自动化的高精度和高准确性的流体传输、稀释、分配等广泛应用，其优异的性能为用户仪器设备的研发和应用提供了保证，并能快速达到预期验证的目的。

二、主要特点

1、超高精度活塞，精度更高；

2、特殊的密封结构，耐磨性好，抗蠕变性好，更耐腐蚀，寿命更长；

3、接触液体介质的零部件耐化学性好；

4、防过冲光电限位检测；

5、吸液初始点检测；

6、超静音电机驱动；

7、通道切换精确定位；

8、精确位置反馈，通过编码器计算反馈位置信息；

9、堵转信息反馈；

三、XFP-01-30参数表

1、最大排量/ml;5ml

2、阀通道数；3通、4通、6通、9通、12通

3、行程;30mm(384000步)

4、电机步距角 ；1.8°

5、传动结构;滚珠丝杠传动

6、阀换位时间 ；≤200ms

7、吸排液重复精度/CV ;2.5‰

8、吸排液精度 ；＜1%（额定行程）

9、工作压力/MPa;0.7

10、接口形式；1／4"-28UNF螺纹

11、液路材质;PCTFE、PTFE、PEEK、陶瓷

12、环境温度；5°C~55°C

13、环境相对湿度;＜80%

14、电压/DC；24V

15、电流;<1.5A

16、通信协议；RS-485

17、通讯速率;RS-485：9600bps（默认），可修改。

说明：未尽事宜及特殊应用，请联系我司技术人员。

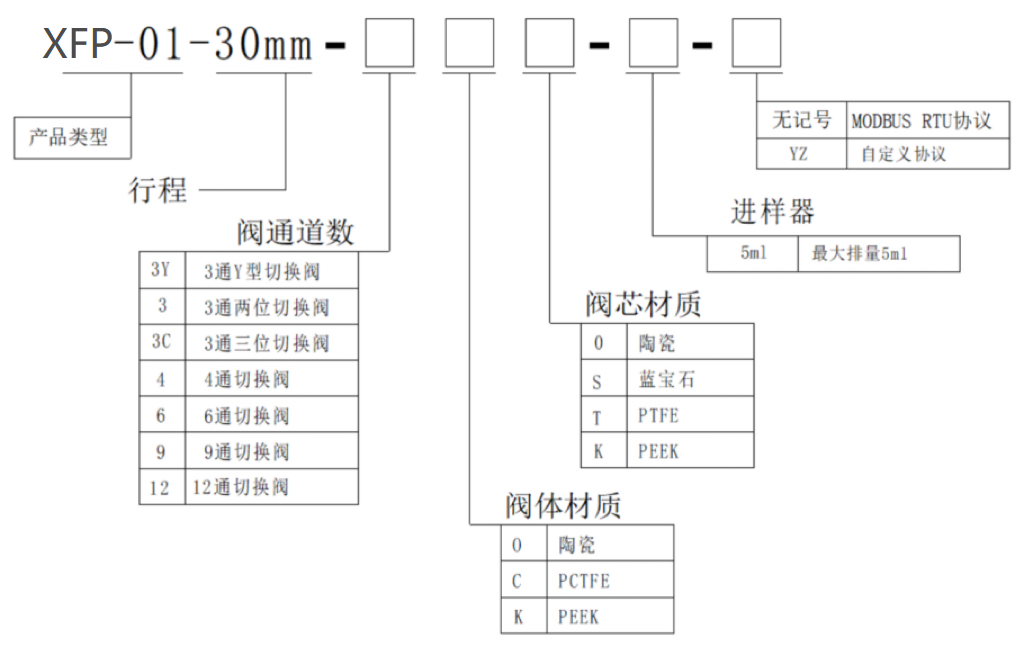

四、命名规则

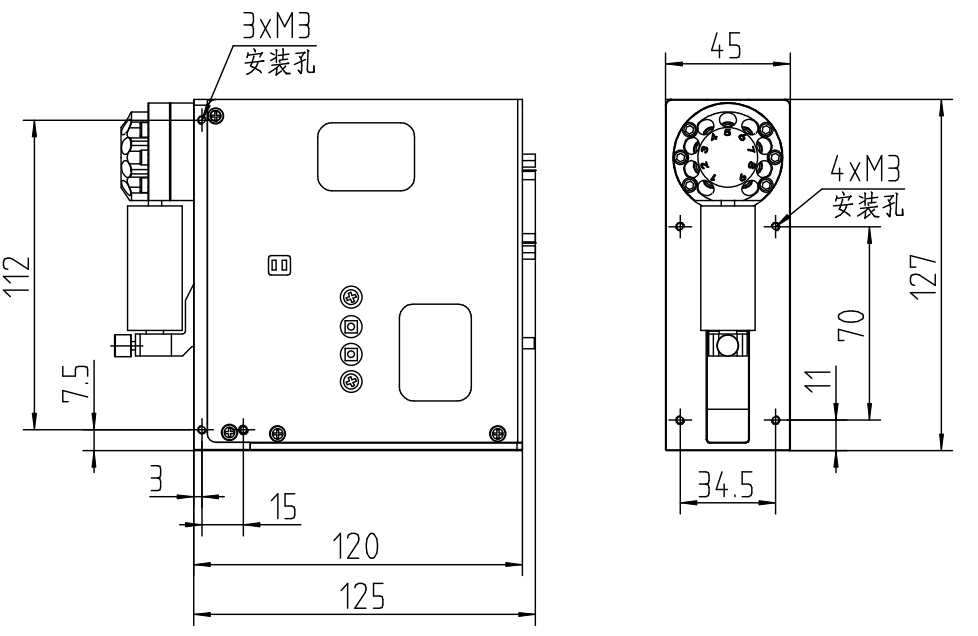

五、XFP-01-30外形尺寸

旋转阀选型:

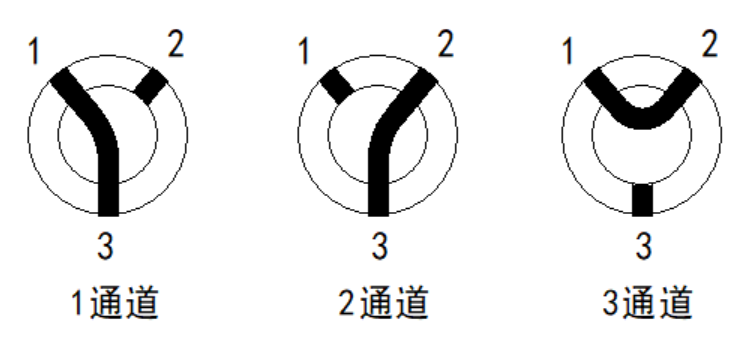

3Y: 三通Y型切换阀（COM-1通/COM-2通/1-2通）

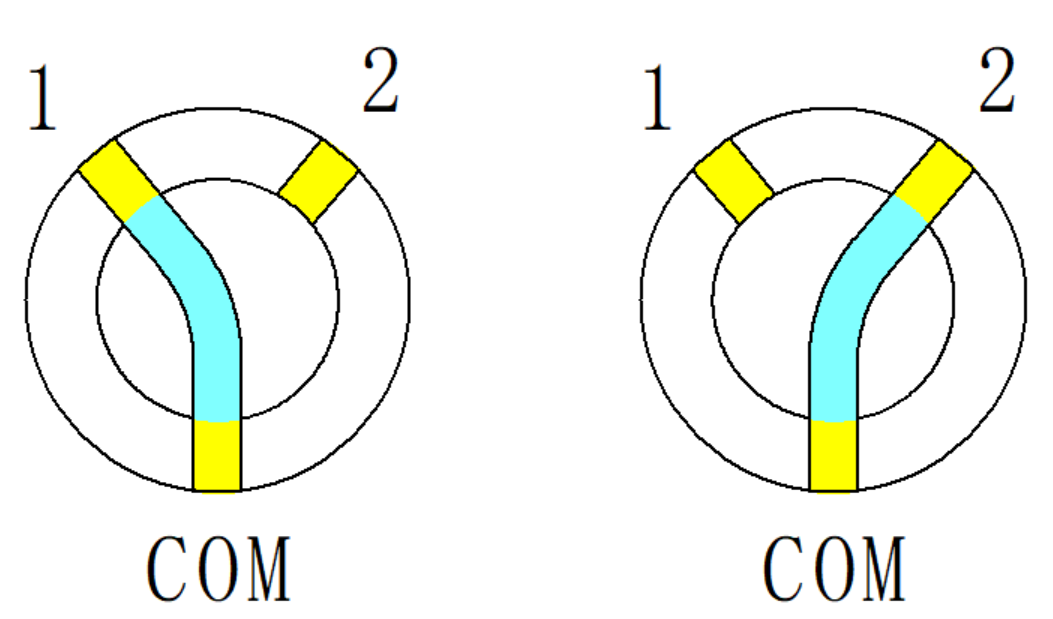

3：三通两位切换阀（COM-1通/COM-2通）

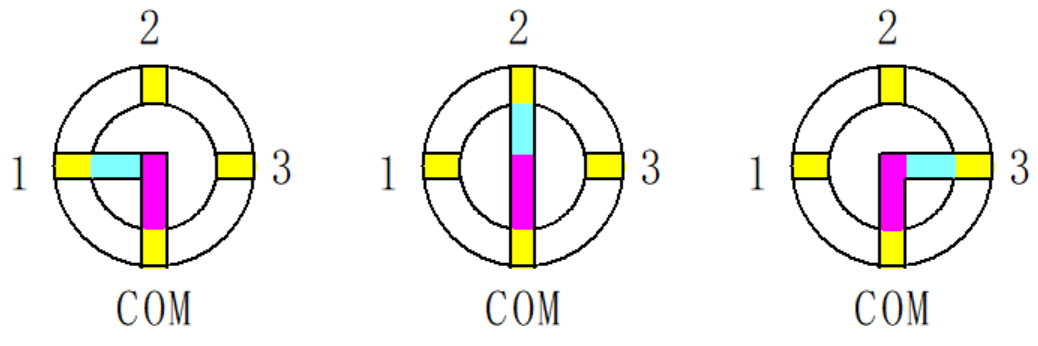

3C: 三通三位切换阀（COM-1通/COM-2通/COM-3通）

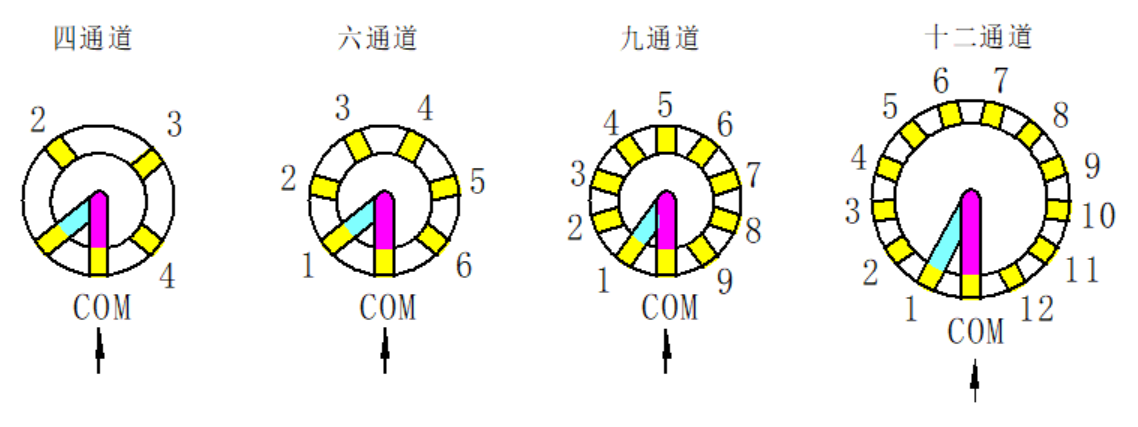

4通、6通、9通、12通切换阀（COM端作为公共通道，选择性连接1～12号端口）

旋转阀过液材质：PCTFE、PTFE、PEEK、陶瓷、蓝宝石

六、使用说明

1、确保电压与阀标准电压一致。

2、注射泵在安装时应尽量保持流体出口朝上安装，以利于排空气；

3、如有空置不需要用的孔位，请使用配套堵头及垫圈塞紧，以免杂质及气流进入阀体，影响正常使用。

4、排空气时，注射泵反复吸入排出介质几次，就可把空气排完；注意：可根据机器液路管路通道的容积设定注射泵推拉次数，以使空气彻底排完;

5、注射泵每做完一个测试周期时，建议泵初始化处理（光耦找零位），以免泵将累积误差带入下一个测试周期；

6、不得随意拆卸产品零部件。

7、软件操作时，请参考软件操作说明以及通讯协议，不得擅自编造数据输入。

8、阀体通过液体中最大颗粒物直径不大于0.1mm，如有小悬浮颗粒建议使用过滤装置，可有效提高阀体寿命。

七、通信说明

通讯接口：RS485 、RS232

通讯速率：RS485、RS232：2400 – 921600

指令格式：MODBUS RTU 协议

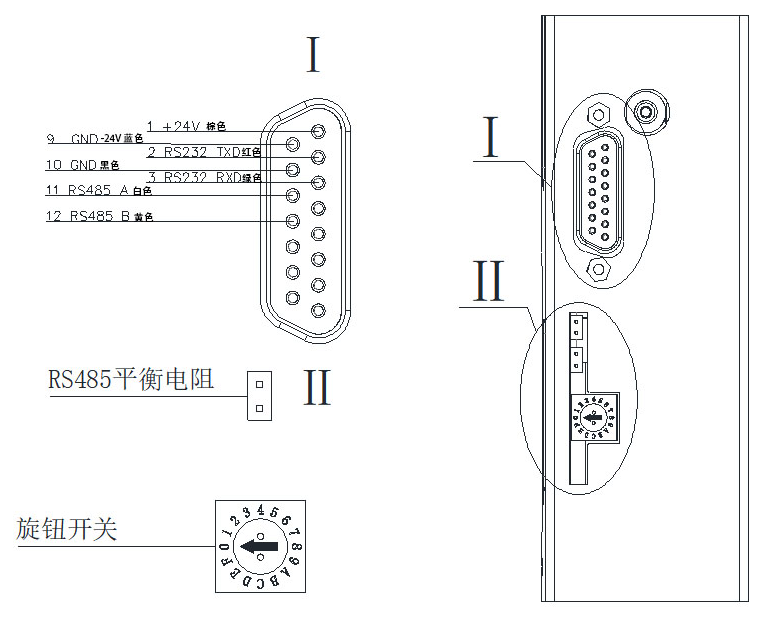

1、接线方式

注意：

1、多台设备通讯需要将每台设备更改不同的地址。

2、请正确使用额定的功率电源，如使用实验室线性电源请将保护电流调至设备额定电流以上。

3、RS485在多台并联使用时要将图1.1中Ⅱ图的RS485的跳线帽进行短接，以保证通讯正常。

设备通讯设备默认地址为01波特率为9600。

并联使用的设备建议不要超过20台，以确保通讯稳定性，或增加通讯放大器来曾强通讯能力确保通讯正常。

八、安全注意事项

说明书使用下列符号，请完全理解下列符号所代表的意思：

          警告   不遵守所给指示可能会引起火灾或触电，从而导致受伤或死亡。

          注意   不遵守所给指示可能会引起触电或其他，从而导致受伤或财产损失

符号描述：
